Raccordement prises RJ45 non fonctionnelles

[Mariotte91]

J'ai un gros doute que le câble utilisé soit du câble réseau. Cela ressemble plus à du câble téléphone.
Les paires ne semblent pas torsadées et le couleurs de fil non standards.

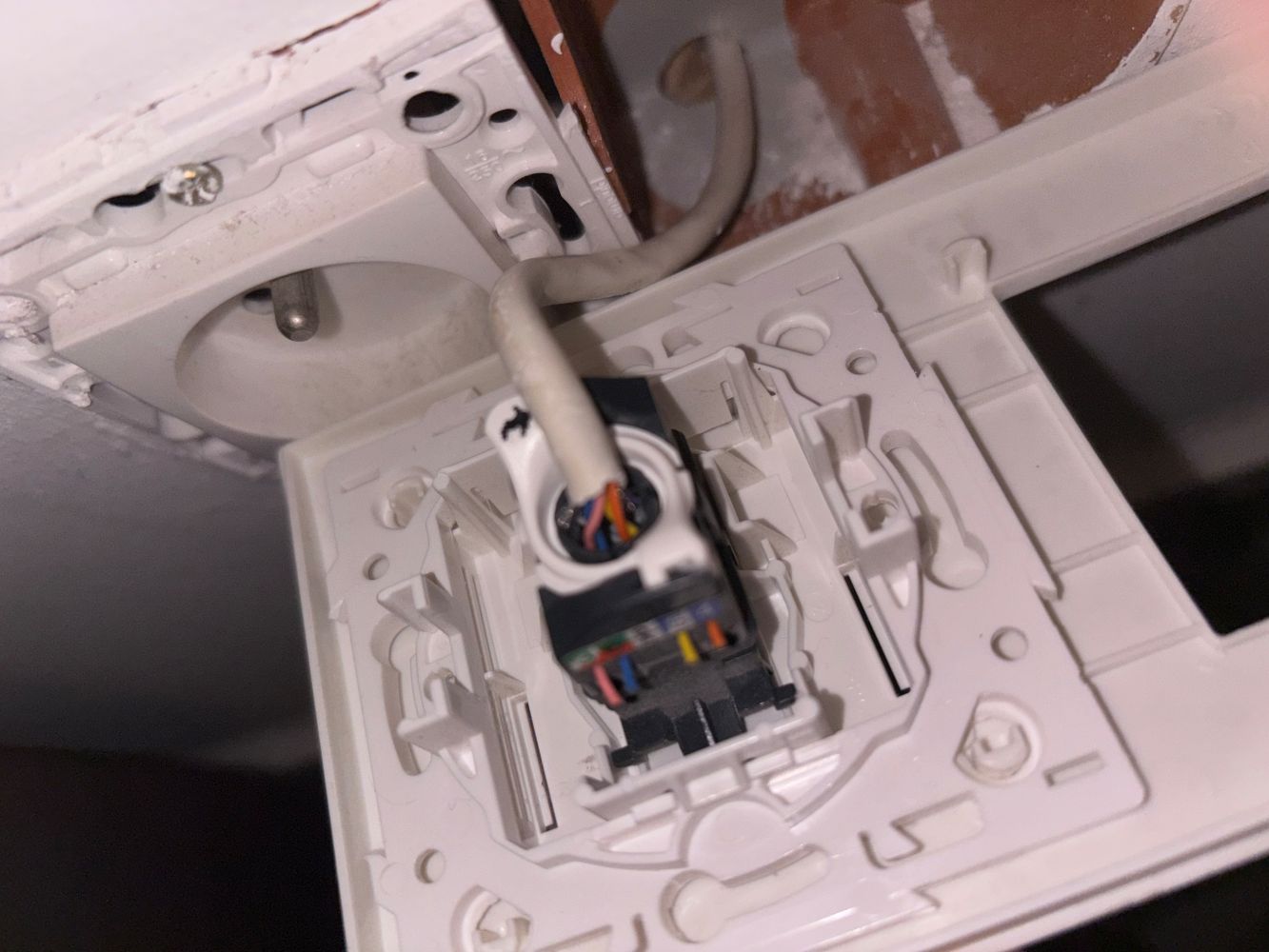

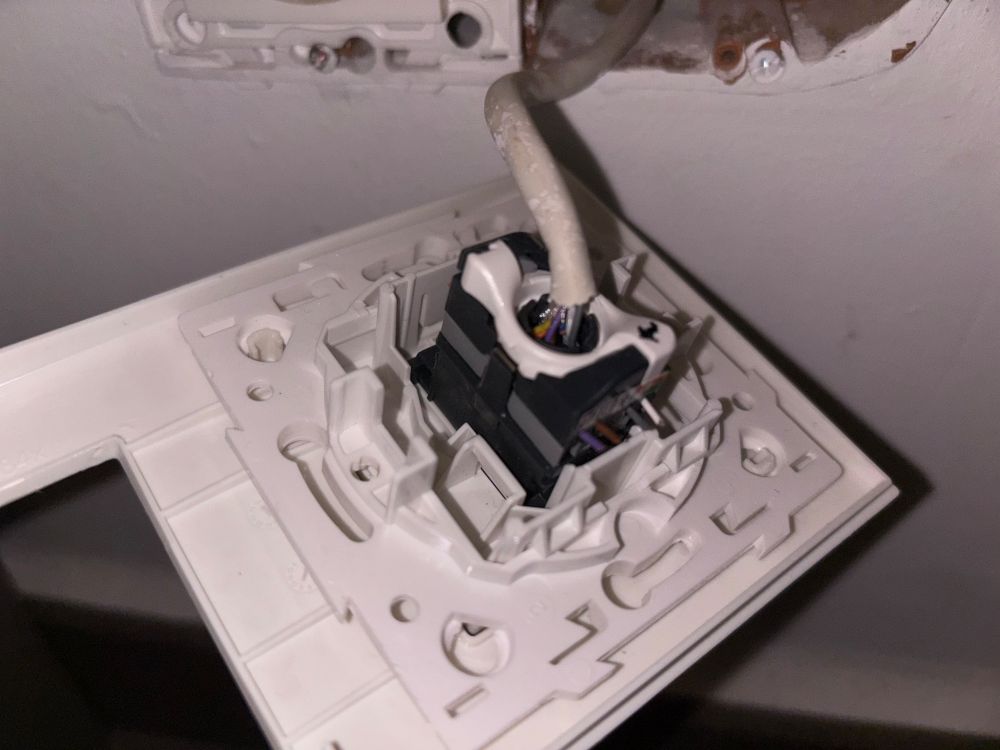

Sur les photos on ne vois pas si les broches 3, 4, 5 et 6 sont câblées (normalement de l'autre coté)

Plus d'infos sur ce site

Si les broches 1, 2, 3 et 6 sont câblées, même avec du câble de ce type, une connexion ethernet en 10MBps voire 100MBps devrait être possible.

Mariotte91

[Nade]

Merci de ton retour.
De l'autre côté du câble?

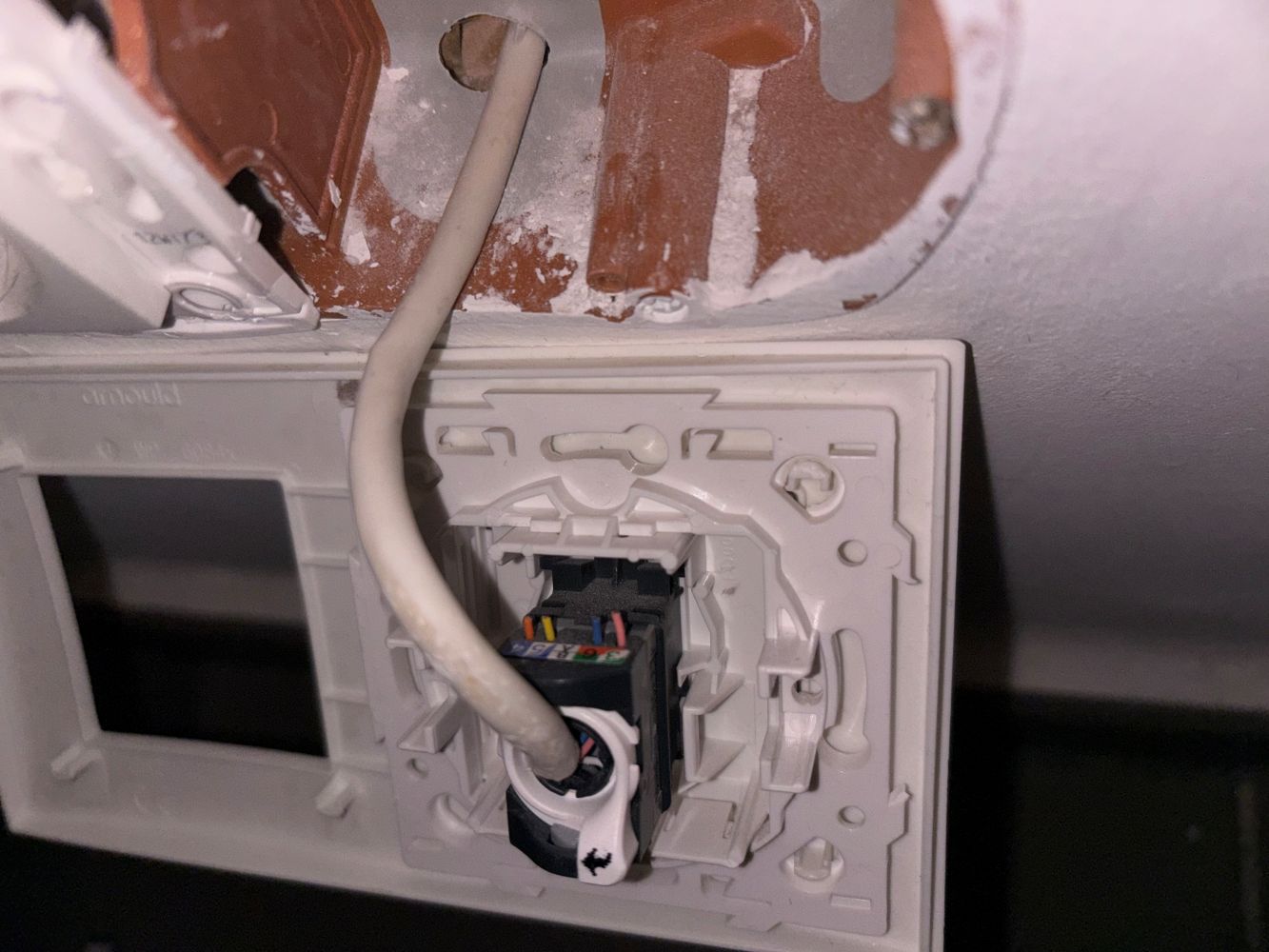

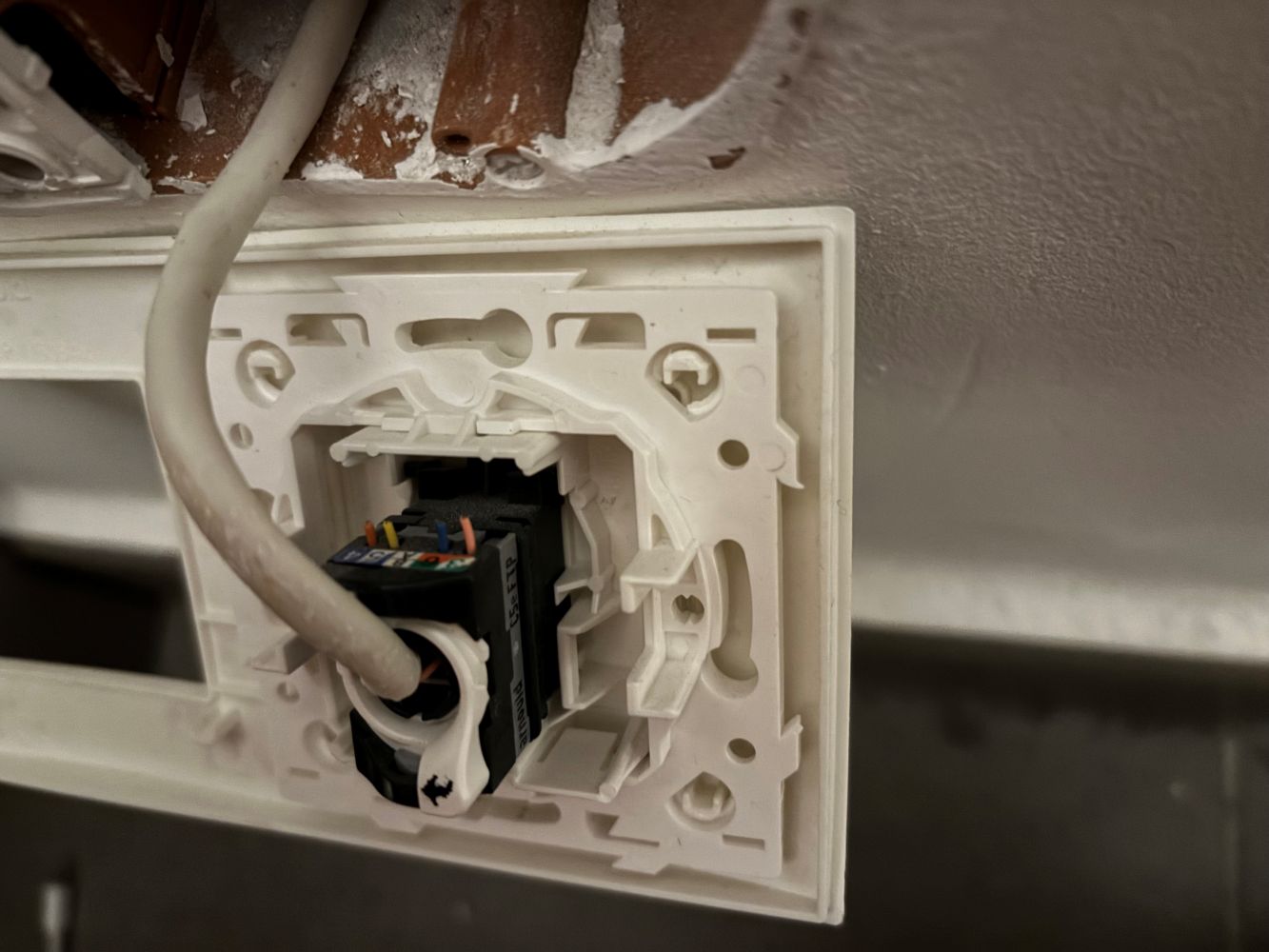

Si oui, voici d'autres photos, en espérant que ce soit assez visible :

[Mariotte91]

Des couleurs visibles sur les photos, je pense que le câble utilisé est du câble téléphonique type S298. Il est composé de 4 paires

• Jaune/Orange

• Gris/Blanc

• Brun/Violet

• Rose/Bleu

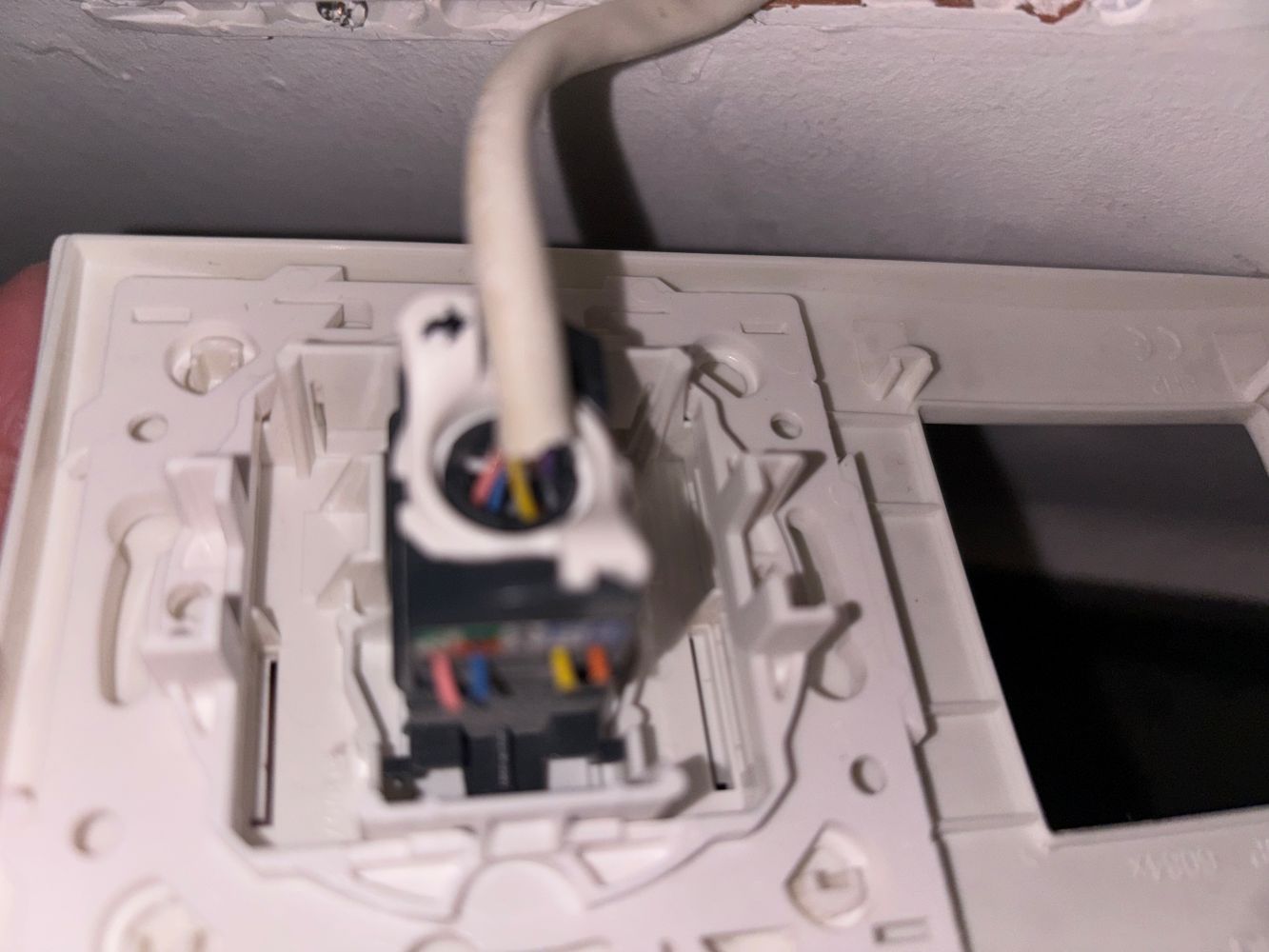

Sur tes photos je vois
Orange sur 4 et Jaune sur 5
Bleu sur 3 et Rose sur 6
Gris en 1 et Blanc en 2
Violet en 7 et Brun en 8

Si à l'autre extrémité le brochage est identique, cela reste compatible d'un câblage réseau ethernet. Cela doit donc pouvoir fonctionner sur de courtes distances.
Pour une quinzaine d'euros, on trouve sur les sites marchands des testeurs de câble ethernet. Avec cet outil et deux petits câbles réseau, tu devrais pouvoir tester le câblage domestique entre prise murale et coffret électrique et identifier si un conducteur est coupé

Mariotte91

[Nade]

Merci pour ton suivi Mariotte91. Ce serait une bonne chose si le câblage permet une connexion Internet. On va donc voir pour tester les câbles
